Alimentations et conditionneurs IEPE® de Wilcoxon
La grande majorité des capteurs industriels de Wilcoxon sont à électronique intégrée (IEPE®) et ils nécessitent donc une alimentation à courant constant. Typiquement ces alimentations contiennent une source de 18 à 30 volts avec une diode à courant constant de 2 à 10mA. Très souvent les entrées des enregistreurs ou des instruments de mesure fournissent ce type d'alimentation, mais lorsque ce n'est pas le cas, il faut installer un conditionneur entre le capteur et l'instrument pour alimenter le capteur. Certains conditionneurs, en plus d'alimentation peuvent remplir d'autres fonctionnalités comme l'amplification du signal, le filtrage ou l'intégration du signal pour fournir une sortie proportionnelle à la vitesse des vibrations. Pour répondre à ces besoins Wilcoxon propose plusieurs modèles de conditionneurs qui peuvent être utilisés avec tous les capteurs IEPE®, Wilcoxon ou d'autres marques.
Modèle Nombre
de
voies		 Alimentation
du
capteur		 Gain Gamme de
fréquence
Hz (-3dB)		 Caractéristiques


P702B		 1 27 VDC

2,4 mA		 Accélération:
1, 10, 100
(±0,3dB)

Vitesse:
1, 10, 100
(±0,5dB)		 Accélération:
0,5 à 50.000

Vitesse:
1 à 20.000

  • sortie accélération ou vitesse
  • grande dynamique
  • faible niveau du bruit
  • filtre en option
  • affichage de défauts ou de surcharge
  • 3 piles 9V, indicateur de l'état de piles (autonomie 80 h typ.)
  • option: adaptateur réseau 220V LA704B-220
  • peut être utilisé avec le convertisseur de charge CC701

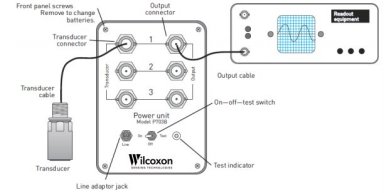

P703B		 3 27 VDC

2,4 mA		 1 identique
comme
capteur
  • alimente soit un accéléromètre triaxial soit 3 accéléromètres séparément
  • peut piloter câbles de 15 m
  • 3 piles 9V
  • indicateur de l'état de batteries
  • option: adaptateur réseau 220V LA704B-220
  • modèle P703B-6: courant d'alimentation 6mA
  • modèle P703BT: connecteur Bendix POC2A-8-4P à l'entrée


P704B		 1 27 VDC

2,4 mA		 1 identique
comme
capteur
  • Portatif et léger
  • 3 piles 9V, indicateur de l'état de piles (autonomie 120 h typ.)
  • option: adaptateur réseau 220V LA704B-220
  • indicateur de l'état de batteries

PR710A

PR710B		 10 24 VDC

4 mA		 1, 10, 100
(±0,2dB)
0,05 à 45.000

Filtre:
0,05 à 1.000

Vitesse:
1 à 20.000
  • choix de filtre:
    • aucun
    • Butterworth 2-poles
    • conversion en vitesse
  • gain sélectionnable indépendamment sur chaque voie
  • modules remplaçables
  • amplis faible bruit dans chaque voie
  • vérification de l'état de chaque voie
  • filtre passe-bas, passe-haut en option
  • montage rack
10 24 VDC

4 mA		 1, 10, 100
(±0,2dB)
0,05 à 1.000

Filtre:
0,05 à 100

Vitesse:
1 à 1.000
