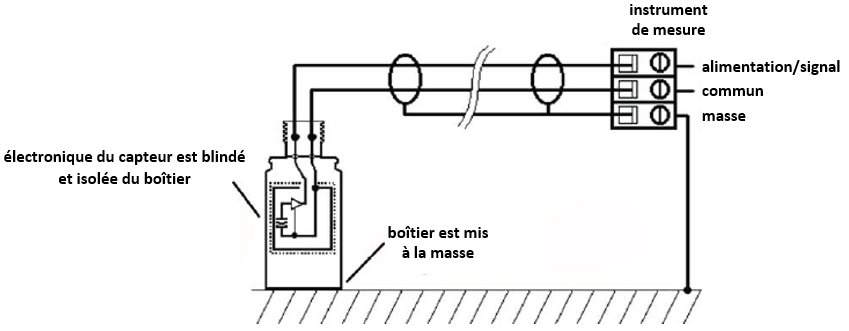

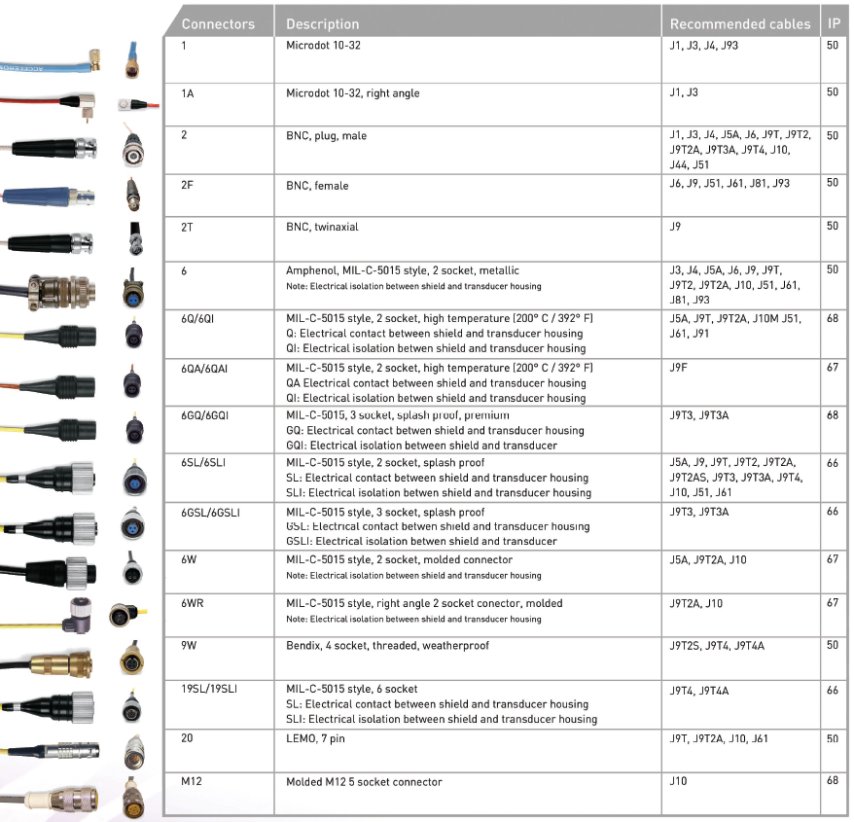

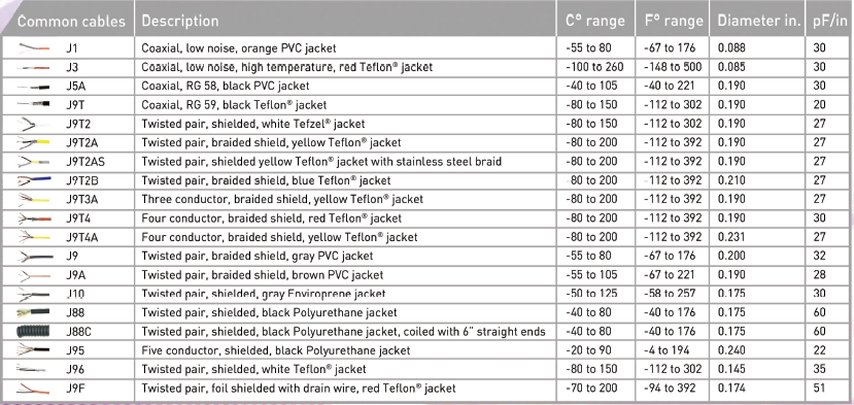

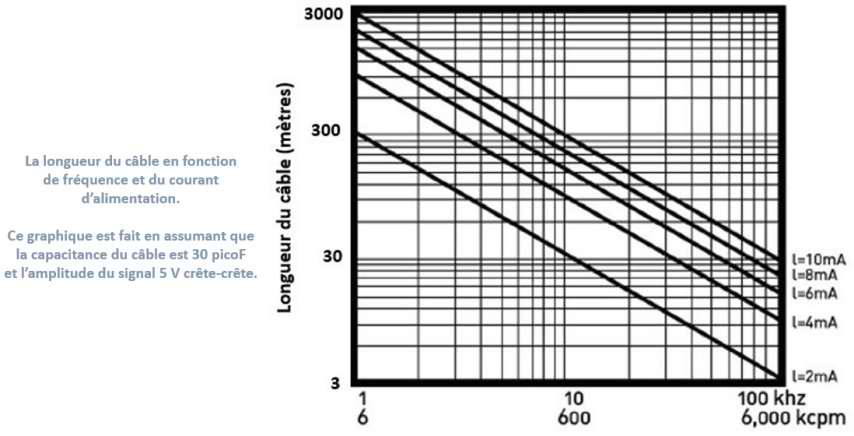

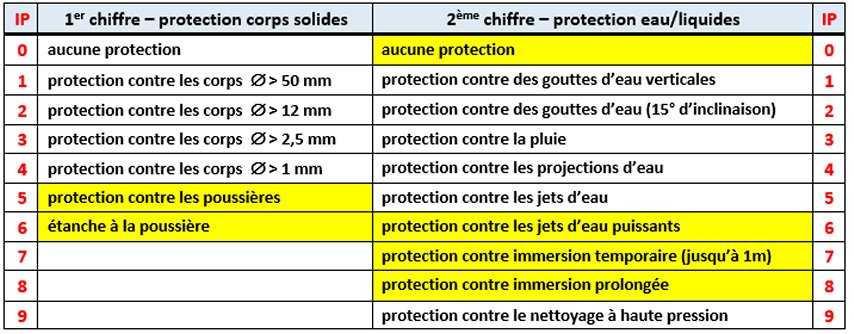

v i b r a t i o n s - m e s u r e s  e t  s u r v e i l l a n c e   Câbles et connecteurs Wilcoxon Connecteurs le plus souvent utilisés avec les accéléromètres Wilcoxon Pour faire son choix il faut faire attention est-ce que le connecteur doit être isolé par rapport au boîtier ou non, à l'indice de protection IP (voir ci-dessous) et enfin aux câbles qui sont recommandés pour le connecteur donné (pour certains environnements explosifs il faut des connecteurs spéciaux) Les câbles le plus souvent utilisés avec les accéléromètres Wilcoxon Le choix de la longueur du câble est important. Pour les accéléromètres à électronique intégrée (IEPE) les câbles d'une longueur de 30 à 40 mètres transmettent le signal sans modification. Au delà il faut prendre en compte la capacitance du câble car elle attenue les hautes fréquences. Le courant d'alimentation des accéléromètres IEPE a aussi son importance: plus le câble est long, plus ce courant doit être grand, de l'ordre de 6 à 10mA (voir ci-dessous). Pour les accéléromètres à charge il faut utiliser des câbles très courts. Tableau d'indice de protection IP Longueur du câble Comment éviter les boucles de masse Les boucles de masse se forment quand la ligne commune (retour du signal ou blindage) est mise à la masse en deux points de potentiel électrique différent. Dans le cas du câble coaxial, le conducteur central achemine le signal et le courant d'alimentation tandis que la tresse assure le blindage et le retour du signal. En général le blindage du câble est isolé électriquement du boîtier du capteur. On évite ainsi les boucles de masse. Quand on utilise un capteur non isolé, il est recommandé d'utiliser une embase à coller, assurant l'isolation, afin de couper les boucles de masse éventuelles. Avec un câble blindé à deux conducteurs le signal et le courant d'alimentation sont acheminés par l'un des fils et le retour du signal par l'autre. Le blindage doit être mis à la masse en un seul point, habituellement sur le boîtier du capteur. Dans tous les cas, il est très important que les extrémités du blindage du câble soient correctement mises à la masse. Sinon, il y aura un risque d'endommagement de l'électronique du capteur dans les environnements à ESD et EMI élevés. Depuis 1960 leader mondial dans le domaine d'accéléromètres et accessoires industriels Plan du site Copyright 2003 - , Signaltech
