Enregistreurs multivoies USB

Enregistreurs USB
de 2 à 16 voies
de ROGA-Instruments

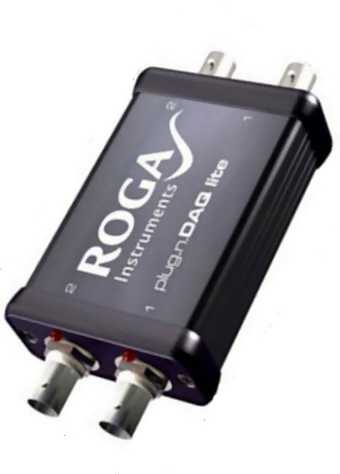

Plug.n.DAQ Lite - enregistreur 2 voie

Plug.n.DAQ Lite est un boîtier d'acquisition bi-voies (2 entrées et 2 sorties). Il envoie les données à travers l'interface USB disponible sur tous les PC. Aucun pilote n'est nécessaire car Plug.n.DAQ Lite est reconnu comme une carte son. Le couplage AC peut être changé sous contrôle du programme à une entrée du type IEPE. Les microphones et les accéléromètres compatibles IEPE peuvent donc être directement connectés au boîtier. La résolution du convertisseur analogique-numérique est de 16-bit et la bande passante va jusqu'à 24 kHz. L'échantillonnage sur les deux voies est cohérant. Plug.n.DAQ Lite peut être utilisé avec tous les logiciels qui supportent les cartes son.

Caractéristiques principales
  • 2 entrées et 2 sorties analogiques BNC
  • Résolution 16 bits
  • Echantillonnage 32 kHz, 44,1 kHz et 48 kHz
  • Filtre anti-repliement (70 dB)
  • Gamme d'entrée ± 5 V max
  • Précision 1% (typiquement)
  • Dynamique 90 dB (typiquement)
  • Distorsion harmonique THD <0,05%
  • Alimentation pour les capteurs IEPE® 4mA/28V
  • Alimentation par USB
  • Gamme de températures 0°C à +50°C
  • Dimensions: 82 x 150 x 32 mm, poids env. 50 grammes

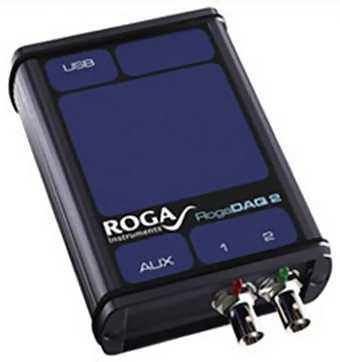

RogaDAQ2 - enregistreur 2 voies

RogaDAQ2 est un enregistreur portatif de grande performance. Il dispose de 2 entrées analogiques de 24-bit avec l'échantillonnage simultané de 48 kHz. Les deux entrées (BNC) sont protégées contre le repliement du spectre et peuvent être configurées en AC, DC ou en alimentation pour les capteurs IEPE (l'alimentation IEPE peut être activée ou désactivée par une commande Mute ON/OFF). La gamme d'entrée est ± 5 V et la gamme de fréquences est de 0 Hz à 20 kHz. La dynamique est supérieure à 100 dB. Aucun pilote n'est nécessaire car RogaDAQ2 est reconnu par un PC comme une carte son et enregistre les données en format WAV. Les programmes d'analyse de signaux tels que MatLab, FlexPro, DASYLab, LabView, Artemis et d'autres peuvent donc être utilisés avec RogaDAQ2.

Caractéristiques principales
  • 2 entrées analogiques
  • Résolution 24 bits
  • Echantillonnage simultané jusqu'à 48kHz
  • Couplage DC, AC et IEPE
  • Alimentation pour les capteurs IEPE® 4mA/28V
  • Précision <0,01 dB
  • Dynamique >100 dB
  • Distorsion harmonique THD <0,005%
  • Alimentation par USB

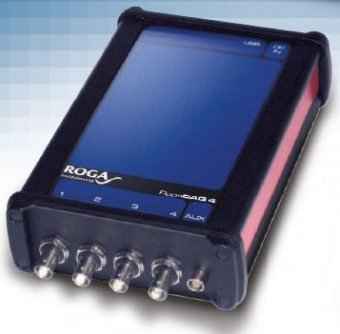

RogaDAQ4 - enregistreur 4 voies

RogaDAQ4 est un enregistreur USB portatif de grande précision. Il dispose de 4 entrées analogiques de 24-bit avec l'échantillonnage simultané et d'une entrée tachymétrique. Sa bande passante est de 80 kHz et le taux d'échantillonnage est sélectionnable de 8 kHz à 192 kHz. Les quatre entrées (BNC) sont protégées contre le repliement du spectre et peuvent être configurées en AC, DC ou en alimentation pour les capteurs IEPE. La gamme d'entrée est ± 10 V et la dynamique, libre de distortions, est supérieure à 123 dB. RogaDAQ4 est directement compatible avec DasyLab version 13.0 et donc la programmation pour les différentes applications se fait sans la nécessité d'écrire une seule ligne de programme! De plus les pilotes sont disponibles pour les utilisateurs qui voudraient travailler avec les programmes d'analyse de signaux tels que MatLab, LabView, DASYLab, Delphi, Visual C++ 6.0 et d'autres.

Caractéristiques principales
  • 4 entrées analogiques, 1 entrée tachymétrique
  • Résolution 24 bits
  • Echantillonnage simultané, fréquence d'échantillonnage sélectionnable de 8 kHz à 192 kHz
  • Couplage DC, AC et IEPE
  • Alimentation pour les capteurs IEPE® 4mA/28V
  • Précision d'amplitude <0,1 dB
  • Dynamique >123 dB
  • Compatible avec DasyLab 13.0

Face avant





Face arrière

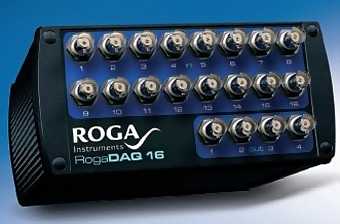

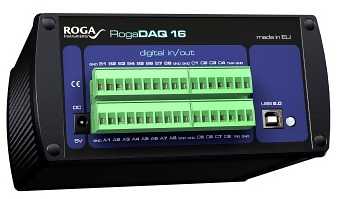

RogaDAQ16 - enregistreur 16 voies

RogaDAQ16 est un enregistreur multivoies qui est à la fois économique et performant. Sa petite taille, son faible poids et son interface USB rendent possible son utilisation portative sur le terrain. RogaDAQ16 dispose de 16 entrées analogiques (BNC) avec la possibilité d'accepter les capteurs IEPE à un taux d'échantillonnage maximum de 500kHz (résolution 16 bits). Les 4 sorties analogiques sont utilisées en tant que générateurs de signaux, pour le play-back ou pour les fonctions de contrôle. Les 24 E/S numériques peuvent être utilisées (options) comme des compteurs ou des encodeurs. Les sorties numériques peuvent être utilisées pour les signaux PWM avec la résolution de 100ns et les fréquences entre 2Hz et 2,5MHz. RogaDAQ16 possède un système de déclenchement puissant et flexible. L'instrument est livré avec les pilotes pour les logiciels d'application les plus populaires comme DASYLab, LABView, DIAdem ou EVApro.

Caractéristiques principales
  • 16 entrées analogiques
    • Bande passante 0 - 20kHz
    • Résolution 16 bits, échantillonnage jusqu'à 500kHz
    • Gammes d'entrée: ±0,125, ±1,25, ±2,5, ±5, ±10V
    • Tension d'entrée max ±40V
    • Alimentation IEPE 4mA/24V
  • 4 sorties analogiques
    • Résolution 16 bits, échantillonnage 100kHz
    • Gammes de sortie: 0 - 10V, ±10V
  • 24 E/S numériques
    • Type LVCMOS
    • 2 compteurs 24 bits
    • 1 voie PWM, résolution 24 bits
    • Compteurs incrémentaux 24 bits, horodateur 16 bits
  • USB 2.0 (480MBit), compatible USB 1.1 (12MBit)
  • Dimensions 180 x 167 x 80mm
  • Poids env. 2kg
  • Adaptateur 100-230V AC/5V DC inclus
