Vibromètres de Wilcoxon

v i b r a t i o n s - m e s u r e s e t s u r v e i l l a n c e

Vibromètres MAC200 et MAC800 de Wilcoxon

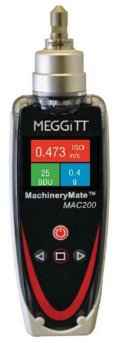

MAC200

Le vibromètre MAC200 est un outil très facile d’utilisation pour la surveillance de l’état de machines tournantes comme les pompes, les moteurs, les ventilateurs, les compresseurs et d’autres. La détection précoce de changements dans la signature vibratoire d’une machine permet d’éviter l’endommagement des machines et des réparations couteuses.

MAC200 effectue automatiquement l’analyse des signaux vibratoires et affiche les niveaux globaux de vibrations et l’état de roulements. Les niveaux globaux de vibrations sont comparés avec les niveaux spécifiés par ISO 10816-3 et les résultats sont affichés sur un fond en couleur pour rendre facile l’identification de l’état de la machine : rouge = critique, jaune = avertissement, vert = normal. De même, en se basant sur la vitesse de rotation d’une machine et à l’aide de l’analyse FFT, MAC200 indique directement si il y a des problèmes d’équilibrage, d’alignement de rotor ou de desserrement de machine.

L’utilisateur configure la mesure à l’aide du menu en entrant la vitesse de rotations et le type de machine (comme défini par la norme ISO 10816-3). MAC200 est livré avec l’accéléromètre incorporé et la mesure est prise en appuyant la pointe sur la machine. Il fonctionne avec 2 piles AA et grâce à sa construction il consomme peu d'énergie et possède une autonomie allant jusqu’à 50 heures. Le boitier étanche et robuste est spécifié IP 67. L’instrument est bien adapté pour travailler dans des conditions industrielles. Il est garanti 3 ans.

Caractéristiques principales

Les alarmes ISO incorporées
Identification immédiate des problèmes de roulements
Identification immédiate de balourd, de désalignement de rotors et de desserrement de machine
Analyse FFT incorporée (résolution 100 et 800 lignes)
Signalisation de problèmes à l’aide de codage couleur
Boitier robuste et étanche (IP 67)
Dimensions 200 x 60 x 26 mm, poids 280 grammes

MAC800

Par rapport à MAC200, le vibromètre MAC800 est livré avec l’accéléromètre 100 mV/g avec le câble spiralé d’une longueur 1,8 mètres intégré et avec l’embase magnétique. En option il est possible d’équiper MAC800 d’un stroboscope pour la mesure de la vitesse de rotation et pour une inspection visuelle de la machine. Les écouteurs Bluetooth avec amortissement de bruit constituent une autre option permettant d’écouter le bruit de roulement même dans un environnement très bruyant.

MAC800 est livré avec le logiciel DataMate qui permet de programmer les mesures sur 10 machines avec 10 points de mesures par machine. La version payante, DataMate Pro, permet de programmer des routes avec un nombre illimité de machines. Avec DataMate les résultats de mesures peuvent d’être affichés de plusieurs façons. Il est possible d’établir les tendances selon ISO, faire des plots de spectrogrammes, réaliser des rapports ou envoyer des mails pour signaler les dépassements d’alarmes. Pour garder l’étanchéité IP67 du boitier, la communication entre l’instrument et le PC se fait à travers une station d’accueil USB ou grâce à l’interface IR.

Comme MAC200 MAC800 effectue automatiquement l’analyse des signaux vibratoires et affiche les niveaux globaux de vibrations et l’état de roulements. L’utilisateur configure la mesure à l’aide du menu en entrant la vitesse de rotations et le type de machine (comme défini par la norme ISO 10816). Les résultats de mesures sont sauvegardés en tant que points de mesure. Il est possible de définir jusqu'à 10 points par machine. Comme MAC200 il est garanti 3 ans.

Caractéristiques principales

Mémoire interne pour sauvegarde de résultats
Logiciel DataMate inclus
Les alarmes ISO incorporées
Accéléromètre avec câble et embase magnétique inclus
Communication Bluetooth
Identification immédiate des problèmes de roulements
Ecoute de bruit de roulements avec les écouteurs (option)
Identification immédiate de balourd, de désalignement de rotors et de desserrement de machine
Analyse FFT incorporée (résolution 100 et 800 lignes)
Signalisation de problèmes à l’aide de codage couleur
Boitier robuste et étanche (IP 67)

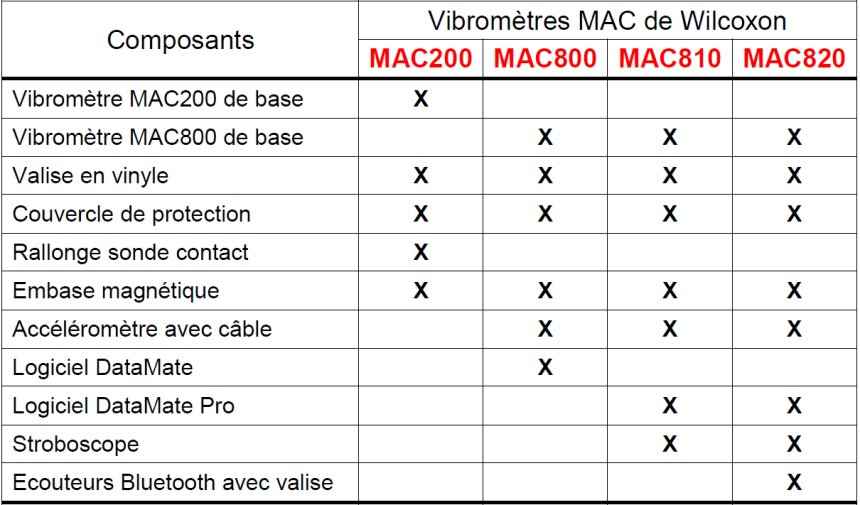

MAC800 est disponible en trois versions en fonction des options et versions de DataMate incluses (voir le tableau ci-dessous)

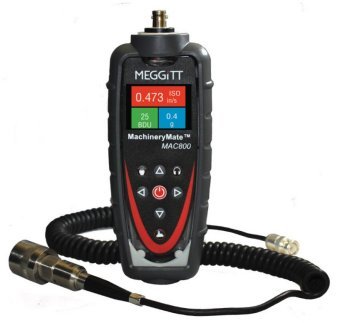

MAC800 avec accéléromètre

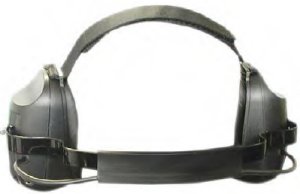

Ecouteurs (option)

Stroboscope (option)

Affichage de résultats sur les écrans
(MAC200 et MAC800)

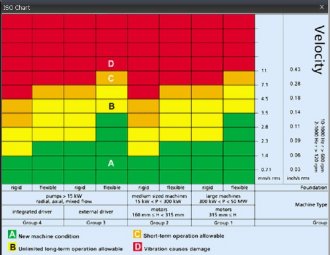

Tableau du standard ISO 10816

Ecran principal

Le niveau global de vibrations est affiché sur la partie supérieure de l’écran. Le résultat indiqué correspond à la valeur efficace (RMS) de la vitesse de vibration dans la bande de fréquences de 10 Hz à 1 kHz (600 à 60000 RPM) comme spécifié par le standard ISO 10816. La couleur de fond correspond aux couleurs du standard ISO (à gauche) en fonction du type de machine. L’utilisateur en configurant la mesure peut choisir les unités métriques, mm/s.

La valeur indiquée en bas à gauche correspond au niveau de vibrations de roulement exprimé en unités BDU (Bearing Damage Units). Au-delà de 100 BDU la couleur de fond est rouge (état critique), entre 50 et 100 BDU la couler est jaune (avertissement). L’utilisateur a la possibilité de modifier ces niveaux d’alarme.

Le niveau total d’accélération (g) dans la bande de 10 Hz à 1 kHz est indiqué en bas à droite de l’écran.

Analyse de vibrations

L’écran suivant montre les niveaux de vibrations dans trois bandes de fréquences correspondant aux multiples de la vitesse de rotation de la machine : 1X déséquilibre, 2X mauvais alignement, 3X desserrement.

Analyse spectrale

Les niveaux de vibrations en fonction des fréquences dans une bande de 0 à 1 kHz sont affichés sur l’écran suivant. A droite sont affichées les valeurs RMS de la vitesse de vibration pour une fréquence donnée (exprimée ici en RPM). Le choix de résolution sur l’axe de fréquences est de 100 à 800 lignes.
